Topo-batymetria w praktyce: 60 km koryta rzecznego w jedną zmianę
3 minuty czytania
Śmigła rozcinają mroźne lutowe powietrze, a pod tobą wije się austriacka
rzeka Piesting. Żadnego mozolnego brodzenia w błocie z łatą mierniczą
i przemarzniętymi palcami. Zamiast tego z wysokości 200 metrów kropisz
teren milionami wiązek laserowych. Dokładnie tak wygląda nowoczesna
topografia w wykonaniu profesjonalistów z Alto Drones. Żadnych kompromisów,
tylko czyste dane pozyskiwane z prędkością, od której zwykłym geodetom
kręci się w głowie.
60 kilometrów koryta w jedną zmianę
Kiedy austriacki rząd zarządził aktualizację planów przeciwpowodziowych, było jasne, że tradycyjne metody padną na kolana. Potrzebujesz danych szybko, precyzyjnie i najlepiej na wczoraj. Ekipa z południowotyrolskiej firmy Alto Drones załadowała więc do helikoptera od razu dwa topowe systemy LiDAR i ruszyła do akcji.
W ciągu jednego dnia zdołali zeskanować ponad 60 kilometrów koryta rzecznego. Zasięg obejmował korytarz o średniej szerokości stu metrów. Żeby wszystko do siebie pasowało, musieli trafić w absolutnie idealne okno lotowe. Niski przepływ wody, minimalna pokrywa śnieżna i drzewa bez liści oznaczały, że wiązki laserowe miały wolną drogę aż na samo dno. Miesiące zimowe to dla takich misji absolutny święty Graal.
Dwugłowa bestia o imieniu RIEGL

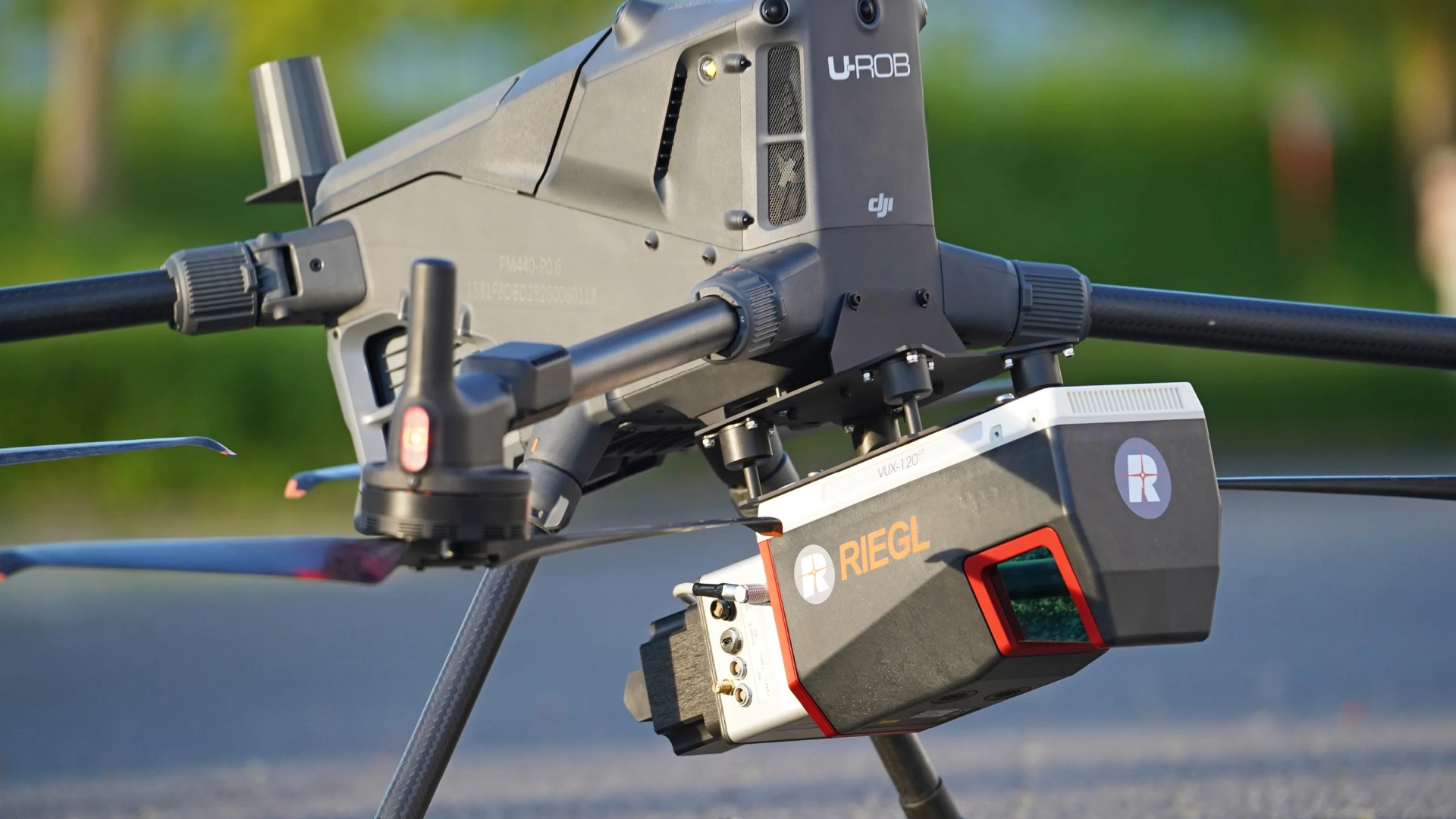

Podczas gdy przeciętny DRON wystarcza z jednym obiektywem, ta misja wymagała ciężkiego kalibru technologicznego. Alto Drones sięgnęli po sprzęt austriackiej marki RIEGL, co w świecie skanowania laserowego jest absolutną czołówką. Bateria co prawda pada szybciej, niż zdążysz powiedzieć „geodeta”, ale wyniki są kuloodporne. Firma Alto Drones nie jest w tym biznesie żadnym nowicjuszem i dziś dysponuje arsenałem, z którym bierze zlecenia, na które konkurencja po prostu się nie odważa.
Na pokładzie nieśli kombinację dwóch specjalistycznych czujników, które pracowały w doskonałej synchronizacji. Do tego dorzucili klasyczną kamerę RGB dla kontekstu wizualnego. Tym arsenałem potrafili jednocześnie mapować suche brzegi i ukryte dno rzeki. Żadnych przelotów na dwa razy, wszystko załatwione za jednym zamachem.
Co dokładnie wisiało w powietrzu?
Może sobie myślisz, smoku, po co dwa czujniki, skoro wystarczyłby jeden. Bo fizyki się nie oszuka. Do mapowania różnorodnego terenu potrzebujesz specyficznych narzędzi do specyficznych zadań.
RIEGL VQ-840-G: Skaner topo-batymetryczny przeznaczony do penetracji tafli wody. Pracuje z częstotliwością do 200 kHz i potrafi przejrzeć wodę na głębokość ponad dwóch dysków Secchiego (miara przejrzystości wody).
RIEGL VUX-120: Klasyczny topograficzny koń pociągowy. Jego zadaniem było zeskanować suche obszary wokół rzeki w ekstremalnie wysokiej rozdzielczości i uchwycić każdy kamień na brzegu.
Kamera RGB: Oczy całej operacji. Fotografowała pionowo w dół i dodała surowej chmurze punktów realne kolorowe tekstury.
My w DRONPRO doskonale wiemy, że ta zabawa nie jest dla każdego. To są parametry, za które co prawda dopłacisz, ale dzięki nim będziesz mapować jak król.
Źródło: geoconnexion.com
Jak oszukać załamanie światła pod wodą
Pozyskanie danych z powietrza to tylko połowa udanej misji. Kiedy wiązka laserowa uderza w taflę wody, fizyka zaczyna ci się śmiać w twarz. Światło się załamuje, zwalnia i bez odpowiednich obliczeń zamiast dna rzeki dostałbyś totalny cyfrowy bigos. Woda to dla optyki po prostu twardy orzech do zgryzienia.
Tutaj wkracza surowa moc obliczeniowa pakietu oprogramowania. Zielony laser RIEGL VQ-840-G jest specyficzny tym, że jego długość fali potrafi przeniknąć przez słup wody, podczas gdy zwykły laser podczerwony odbiłby się od tafli. To jest to prawdziwe technologiczne czary, które w ogóle umożliwiają zobaczenie rzeźby dna.
W Alto Drones najpierw przepuścili zmierzone trajektorie przez oprogramowanie RiPROCESS. Dzięki temu uzyskali dokładną pozycję skanera w każdej milisekundzie lotu. Następnie wzięli dane spod tafli wody i zastosowali na nich korekcję refrakcji w programie RiHYDRO. Ten sprytny kod dokładnie wie, jak zielony laser zachowuje się pod wodą, i potrafi wyrównać zniekształcenia na podstawie zmierzonego poziomu lustra wody.
Uzyskane dane dostarczają cennych informacji o aktualnym stanie koryta rzecznego i stanowią ważną podstawę dla przyszłych planów przeciwpowodziowych w Dolnej Austrii.
Rezultatem tej cyfrowej alchemii jest kompletna analiza topograficzna. Powstał ekstremalnie precyzyjny Numeryczny Model Terenu (NMT) i Numeryczny Model Pokrycia Terenu (NMPT), które płynnie łączą suche brzegi z głębokimi przełomami. Żadnych martwych punktów, tylko goła rzeczywistość danych w bezszwowym formacie 3D.
Dlaczego topo-batymetria to absolutny gamechanger?
Mapowanie rzek za pomocą dwóch zsynchronizowanych czujników przynosi trzy brutalne zalety, które wysyłają wcześniej stosowane metody na złom:
Szybkość pozyskiwania danych: To, co geodetom w kaloszach zajmowałoby miesiące, helikopter lub ciężki DRON załatwia w kilka godzin lotu.
Ciągłość modelu: Nie masz oddzielnej mapy dla brzegu i dla dna. Dostajesz jeden bezszwowy model, gdzie wszystko do siebie idealnie pasuje.
Bezpieczeństwo załogi: Nikt nie musi ryzykować karku w rwącym nurcie ani na niestabilnych brzegach. Wszystko sterowane bezpiecznie z powietrza.
Źródło: riegl.com
Twarde dane przeciwko żywiołom
Powodzie nie pytają, czy masz załatwione papiery i zamieciony podwórek. Kiedy woda podnosi się, decydują milimetry i sekundy. Projekt na rzece Piesting, finansowany ze środków federalnych, w praktyce pokazuje, jak można wykorzystać topowe technologie do realnej ochrony ogromnego terytorium.
Dzięki nasadzeniu ciężkich LiDARów Austriacy zyskali broń, która pozwala im zobaczyć zagrożenie, zanim w ogóle powstanie. Precyzyjne mapy koryta rzecznego ujawniają, gdzie gromadzą się osady, gdzie grozi przerwanie brzegów i gdzie z największym prawdopodobieństwem rozleje się niekontrolowana fala powodziowa.
Austriacka rzeka Piesting istnieje teraz w dwóch wersjach. Jedna nieustannie płynie przez krajobraz, a druga, zamrożona w czasie, leży na serwerach hydrologów. Technologia, która zaczynała jako drogi eksperyment, dziś stanowi absolutny standard analizy krajobrazu pod naszymi stopami.
